Ventajas

VOLUMEN³

La diferencia decisiva

Una báscula de cinta mide mediante carga mecánica sobre la cinta transportadora. Volumen³ mide sin contacto el volumen del material sobre la cinta. Esto reduce el esfuerzo de instalación, el desgaste, los reajustes y los errores de manejo, especialmente en plantas móviles.

Comparación directa

Criterio	Báscula de cinta tradicional	Volumen³
Principio de medición	Medición mecánica del peso mediante rodillos, células de carga o carga sobre la cinta.	Medición óptica y sin contacto del volumen del flujo de material sobre la cinta transportadora.
Instalación	A menudo compleja. Con frecuencia debe retirarse o modificarse un segmento de rodillos de la cinta de descarga.	Montaje sencillo por encima de la cinta transportadora, normalmente en la zona del tambor de accionamiento o sobre una estación de rodillos adecuada.
Intervención en la máquina	Se requiere una intervención mecánica en la construcción de la cinta.	La construcción de la cinta de descarga permanece inalterada. No es necesario retirar ningún segmento de estación de rodillos.
Plantas móviles	Sensible a cambios de ubicación, inclinación, movimiento o montaje no horizontal.	Desarrollado para plantas móviles de trituración, cribado y triturado. Los cambios de ángulo tras desplazar la máquina no requieren una recalibración compleja.
Reajuste	A menudo necesario después de mover la máquina. En la práctica, requiere mucho tiempo.	Después de la instalación no se requiere un reajuste periódico. Solo se necesita una breve adaptación cuando se instala una cinta transportadora nueva.
Desgaste	Los componentes mecánicos pueden desgastarse o ensuciarse.	Tecnología de sensores sin contacto. No hay desgaste del sensor por contacto con el material.
Polvo, lluvia, nieve, luz	Según el sistema, puede ser sensible a la suciedad, la humedad o condiciones ambientales difíciles.	Diseñado para entornos exigentes, alta humedad, lluvia, nieve, polvo y condiciones de luz intensa.
Densidad del material	Los materiales muy ligeros o con densidad variable pueden causar problemas de medición.	También adecuado para materiales con baja densidad, por ejemplo al triturar madera o materiales ligeros.
Anchos de cinta	A menudo adaptada a una máquina concreta o a un ancho de cinta específico.	Un sistema de medición puede utilizarse para diferentes anchos de cinta, hasta 1600 mm.
Manejo	El manejo y la calibración pueden requerir explicaciones.	Menú claro, introducción sencilla de cliente, material y operador, además de tarado automático.
Documentación	Depende del sistema y de la integración.	Contador diario, contadores adicionales, contador de pedido e impresiones en intervalos ajustables para clientes y contabilidad interna.
Flexibilidad	Normalmente vinculada de forma fija a una sola máquina.	Una unidad de evaluación y medición puede utilizarse en varias máquinas preparadas. El cambio solo lleva unos minutos.

Las principales ventajas de Volumen³

Sin contacto y sin desgaste

La tecnología de sensores mide sin contacto mecánico con el material. Esto evita errores de medición relacionados con el desgaste del sensor.

Desarrollado para plantas móviles

Volumen³ es especialmente interesante para trituradoras, shredders y plantas de cribado móviles, porque en la práctica se tienen en cuenta los cambios de ubicación y los ángulos de descarga.

Un sistema para varias máquinas

Si varias máquinas están preparadas, la unidad de medición puede utilizarse allí donde se necesite en ese momento.

Sin modificaciones complejas de la cinta

No es necesario retirar un segmento completo de rodillos de la cinta de descarga. La máquina permanece estructuralmente inalterada.

Tarado automático rápido

Después de encender el sistema, se selecciona el tarado en el sistema de medición. El proceso se ejecuta automáticamente y dura aproximadamente un minuto.

Documentación para clientes

Las impresiones por hora, por día o en intervalos libremente seleccionables ofrecen comprobantes claros para clientes y contabilidad interna.

0,1 mm

Resolución de medición

hasta 1600 mm

Apto para cintas transportadoras anchas

aprox. 5 min.

Cambio a una máquina preparada

aprox. 1 min.

Tarado automático

Un sistema de medición para varias máquinas

Muchos operadores no poseen una sola máquina, sino varias máquinas móviles. Por ejemplo, la máquina 1 puede ser una trituradora móvil y la máquina 2 un shredder móvil. Volumen³ puede prepararse de forma que el sistema de medición pueda utilizarse en ambas máquinas.

Para ello, ambas máquinas se equipan con los componentes de montaje y conexión necesarios. La unidad de evaluación y medición propiamente dicha solo se conecta allí donde se necesita en ese momento.

Preparación por máquina

1x bastidor para la unidad de medición
1x placa de fijación para la unidad de evaluación
1x conexión de batería para la unidad de evaluación
1x sensor de velocidad para el tambor de accionamiento
1x cable de conexión entre la unidad de medición y la unidad de evaluación

Cambio durante el funcionamiento

Si el sistema de medición se necesita en el shredder, se trasladan la unidad de evaluación y la unidad de medición, se conecta el cable de conexión y se enchufa el sensor de velocidad. En la práctica, este proceso solo lleva unos minutos.

A continuación, se enciende el sistema de medición y se inicia el tarado automático. Después de aproximadamente un minuto, el sistema está listo para medir.

Instalación en la planta de trituración, cribado o shredding

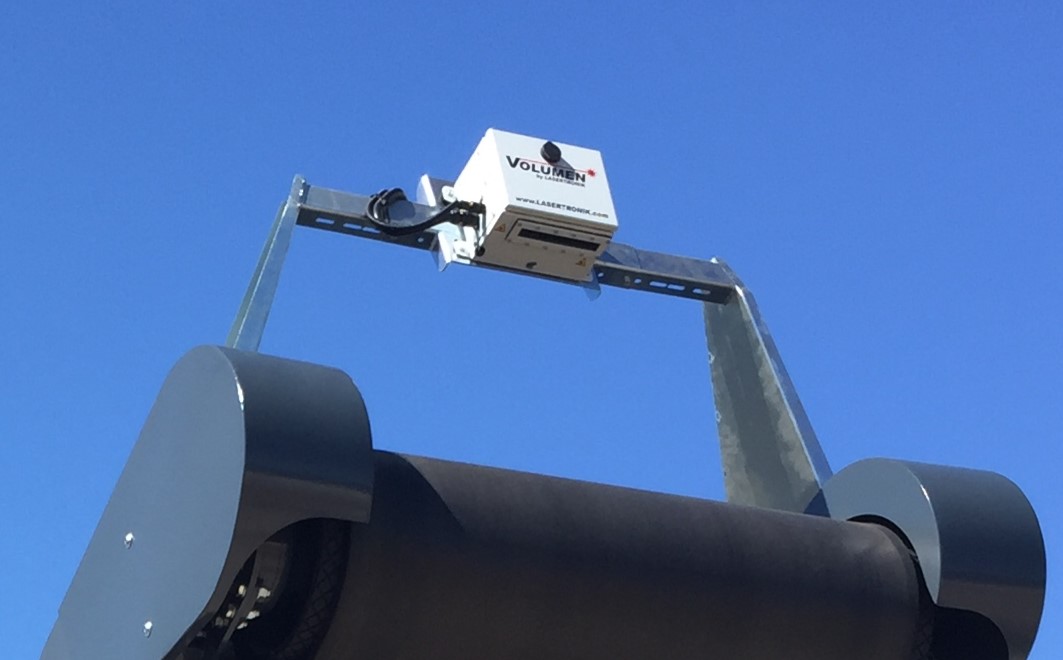

El bastidor se monta en la cinta transportadora correspondiente. Es importante colocar la unidad de medición de forma que el láser incida sobre la cinta en un punto en el que la cinta no pueda levantarse. En la mayoría de los casos, este punto se encuentra en la zona central del eje del tambor de accionamiento.

La altura de montaje suele ser de aproximadamente 50 cm. La posición exacta depende del tipo de máquina, de la geometría de la cinta y del espacio de instalación disponible.

Montar el sensor de velocidad.
Montar el bastidor para alojar la unidad de medición.
Montar el bastidor para alojar la unidad de evaluación.
Conectar la unidad de medición y la unidad de evaluación mediante el cable de conexión.
Conectar la unidad de evaluación a la alimentación eléctrica.
Conectar el sistema de medición de forma que se encienda junto con la planta trituradora.

Flujo de trabajo durante la trituración por encargo

Volumen³ está diseñado para que el operador tenga el menor trabajo adicional posible en el día a día. El sistema dispone de un contador diario y dos contadores adicionales. Uno de estos contadores puede utilizarse, por ejemplo, como contador total y el otro como contador de pedido.

La planta trituradora se pone en funcionamiento en las instalaciones del cliente. Al mismo tiempo, también se inicia el sistema de medición.
El contador de pedido se pone a 0.
Se introducen el cliente, el material y el operador.
La impresora genera de forma estándar impresiones horarias de la cantidad producida.
Al final del día, el sistema suma los valores horarios para calcular la producción diaria.
El cliente puede firmar la impresión diaria o la impresión total al finalizar el pedido.

La impresión estándar se realiza cada hora. Si es necesario, también pueden configurarse otros intervalos, por ejemplo, minuto a minuto o una sola vez al final del día.

Por qué Volumen³ convence especialmente en plantas móviles

Problemas de las básculas de cinta tradicionales

instalación mecánica compleja
posible transporte de la máquina al taller
retirada o modificación de un segmento de rodillos
reajuste después de mover la máquina
problemas con montaje no horizontal
sensible al polvo, la suciedad y las condiciones meteorológicas
desviaciones de medición por cambios en la posición o inclinación de la cinta
el manejo a menudo requiere explicación

Ventajas de Volumen³

medición óptica sin contacto
sin intervención en la construcción de la cinta transportadora
utilizable en varias máquinas preparadas
desarrollado para entornos exigentes y plantas móviles
independiente de cambios de ángulo en el funcionamiento habitual
adecuado para hormigón, asfalto, madera, compost, residuos domésticos y materiales pulverulentos
menú sencillo y breve formación del operador
impresiones y datos para clientes, facturación y documentación de rendimiento

Características técnicas y prácticas

Sistema robusto

El sistema está diseñado para polvo, humedad, frío, calor y el uso exigente en plantas móviles.

Rango de temperatura

El rango de uso va de -25 °C a +60 °C. Para el funcionamiento en invierno está prevista una calefacción.

Grado de protección IP65

Diseño estanco al polvo y al agua para el uso exigente en la cinta transportadora.

Sin límite de velocidad de cinta

No existen restricciones en cuanto a la velocidad de la cinta.

Unidad de medición ligera

La unidad de medición es compacta y puede montarse o trasladarse fácilmente.

Interfaces disponibles

Para la conexión a procesos posteriores están disponibles interfaces como Profibus, CANBUS, GPRS u otras opciones.

Conclusión: Volumen³ no solo sustituye una báscula de cinta, sino que simplifica todo el proceso de medición.

Para operadores de plantas móviles de trituración, cribado y shredding, Volumen³ es especialmente interesante cuando existen varias máquinas, cuando las máquinas se desplazan con regularidad y cuando se necesitan datos de producción fiables para clientes, facturación y evaluación interna. La medición sin contacto, la instalación sencilla, el uso flexible en diferentes anchos de cinta y la documentación clara convierten a Volumen³ en una alternativa práctica a la báscula de cinta tradicional.
